Zonder Sensor Adapters zou je meettraject zeer uitdagend worden. Adapters moeten correct geïnstalleerd worden om in optimale conditie te blijven en om de levensduur van de hardware te garanderen.

Signaalkwaliteit

Aangezien Sensor Adapters zijn ontworpen om sensoren te interpreteren, blijven ze het liefst dichtbij die sensoren. Sluit je adapter zo dicht mogelijk bij je sensor aan.

Signaalintegriteit is essentieel voor nauwkeurige sensoraflezingen. Het behouden van een bufferzone van 5 cm rond de adapter helpt storingen door elektrische kabels, vooral door die met hoogspanning, te minimaliseren.

Schaduw & Temperatuur

Maximaliseer de levensduur van je Sensor Adapter door blootstelling aan direct zonlicht en extreme temperaturen te vermijden, na verloop van tijd kunnen deze de adapter namelijk aantasten. Volg deze richtlijnen:

  • Temperatuurbereik: De adapter is geoptimaliseerd voor temperaturen tussen -10°C en +40°C. Vermijd plaatsing nabij warmtebronnen of in gebieden met extreme kou om schade te voorkomen.
  • UV-bescherming: Langdurige blootstelling aan zonlicht kan het materiaal beschadigen, met name de rubberen ringen die de adapter afdichten. Plaats de adapter waar mogelijk in schaduwrijke gebieden om UV-schade te voorkomen.

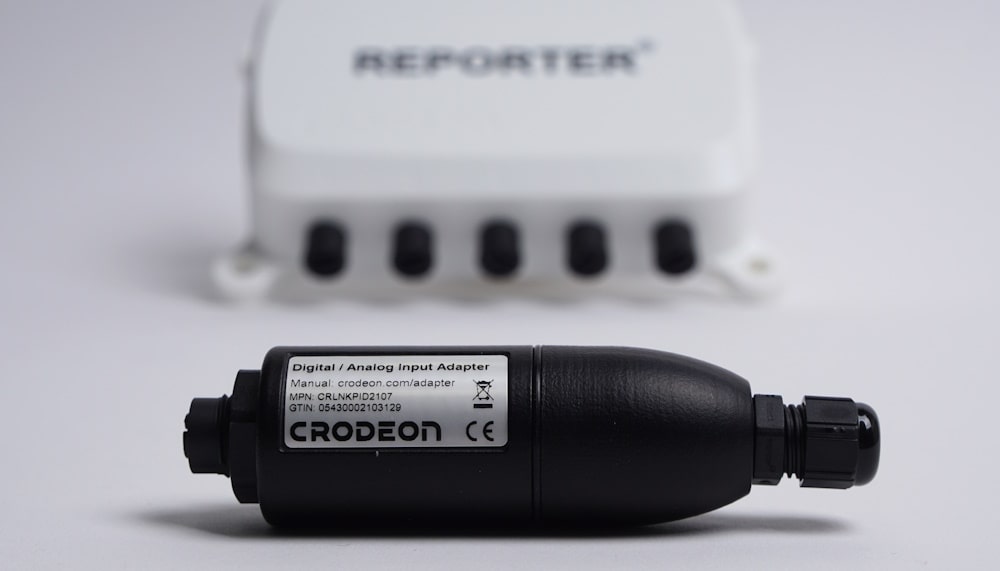

Drie Sensor Adapters

Schone & Droge installatie

Vocht en vuil passen niet bij hardware. Wanneer vocht, modder of vuil in je Sensor Adapter of M12-connectoren terechtkomt, kan dit een slechte verbinding veroorzaken en zelfs de connectoren beschadigen.

Met de juiste installatie heeft je Sensor Adapter de IP65-classificatie als deze volledig gesloten is. Dit betekent dat hij zeer goed bestand is tegen stof en lage druk waterstralen uit alle richtingen kan weerstaan.

Het is belangrijk op te merken dat zolang je adapter open is of niet correct is geïnstalleerd, de IP65-classificatie ongeldig is.

De volgende twee maatregelen helpen voorkomen dat vocht en vuil je hardware binnendringen:

  • Horizontale kabeloriëntatie: Zorg ervoor dat inkomende en uitgaande kabels horizontaal of naar beneden gericht zijn. Deze positie voorkomt dat water via de kabels in de adapter terechtkomt.
  • Lange kabels: Vermijd het gebruik van meerdere verlengkabels wanneer je kunt kiezen voor langere kabels (één kabel van 20 m in plaats van vier van 5 m). Dit vermindert mogelijke storingspunten.

Sluit met schone binnenkant

Controleer voor het sluiten beide helften van de adapter op vuil, stof of vocht. Als deze deeltjes binnenin vastzitten, kunnen ze een slechte verbinding veroorzaken, evenals corrosie en slijtage, wat de adapter uiteindelijk beschadigt. Gebruik indien nodig een schone, droge doek.

  • Vuil in het schroefdraad van de adapter schuurt de textuur van het schroefdraad af, deze schade maakt de adapter kwetsbaar voor waterinfiltratie.
  • Houd de rubberen ringen altijd schoon, anders verzwak je de afdichting. Vuil veroorzaakt schade en maakt het apparaat niet langer waterdicht.
  • Zorg er altijd voor dat de adapter volledig en correct gesloten is nadat je een sensor hebt aangesloten. Dit voorkomt waterinfiltratie en beschermt de interne componenten.

Dopjes

Alle ongebruikte M12-connectoren moeten worden beschermd met een M12-dopje zoals getoond in de onderstaande afbeelding. Elke Reporter wordt geleverd met vijf dopjes.

Als je een dopje verliest, kun je contact met ons opnemen voor een vervanging.

Reporter met dopjes

Waar & Hoe?

Het correct positioneren van je adapter kan de levensduur verlengen en mogelijke schade voorkomen. Daarom raden we de volgende richtlijnen aan:

  • Montagehoogte: Plaats de adapter op minstens 50 cm boven de grond om blootstelling aan modder, water of andere grondverontreinigingen te voorkomen.
  • Horizontale plaatsing: Voor buiteninstallaties monteer je de adapter horizontaal. Dit vermindert het risico dat water via kabels of verbindingen binnendringt.
  • Stabiele montagebasis: Bevestig de adapter aan een stabiel oppervlak, zoals een muur of paal, om onbedoeld contact met de grond te voorkomen.
  • Houd de adapter van de grond: Plaats de adapter nooit direct op de grond, omdat dit risico's met zich meebrengt (bijv. erop stappen of eroverheen rijden) of blootstelling aan verontreinigingen.

Onthoud: zolang je adapter open is of niet correct is geïnstalleerd, is de IP65-classificatie ongeldig.

Verdeelkasten

Gebruik je een elektrische kast voor je project? Lees alle richtlijnen over dit specifieke type installatie in onze onderstaande blog:

Vragen?

Heb je na het lezen van deze blog nog vragen? Aarzel niet om contact met ons op te nemen!
